产品亮点:T-Ray®5000太赫兹控制单元

T-Ray®5000智能太赫兹控制单元(TCU)是T-Gauge®传感器配置的核心。TCU由短脉冲激光器、延时轨道、数据采集电子设备和强大的计算引擎组成。根据配置,智能TCU的波形采集时间为10ms或1ms,是目前最快、功能齐全的时域太赫兹控制器。

适用于工业和科学应用的TCU监测和控制太赫兹产生和检测的所有方面。它向太赫兹发射器和接收器或T-Gauge®传感器头提供精确控制的光信号,使它们能够产生和接收太赫兹信号。在控制单元内以高达1 KHz的速率处理测量数据,使T-Ray®5000成为可用的最快的太赫兹系统之一。

T-Gauge®传感器头生成的数据,通过T-Ray®5000控制单元处理,可以同时对产品进行多个测量。一个T-Gauge®传感器可以测量的基础重量,卡尺厚度,多层厚度,和密度的样品在一个单一的通过。188金宝慱官网

连接到单独的发射器和接收器,T-Ray®5000控制单元可以执行光谱测量以及传输和反射成像。

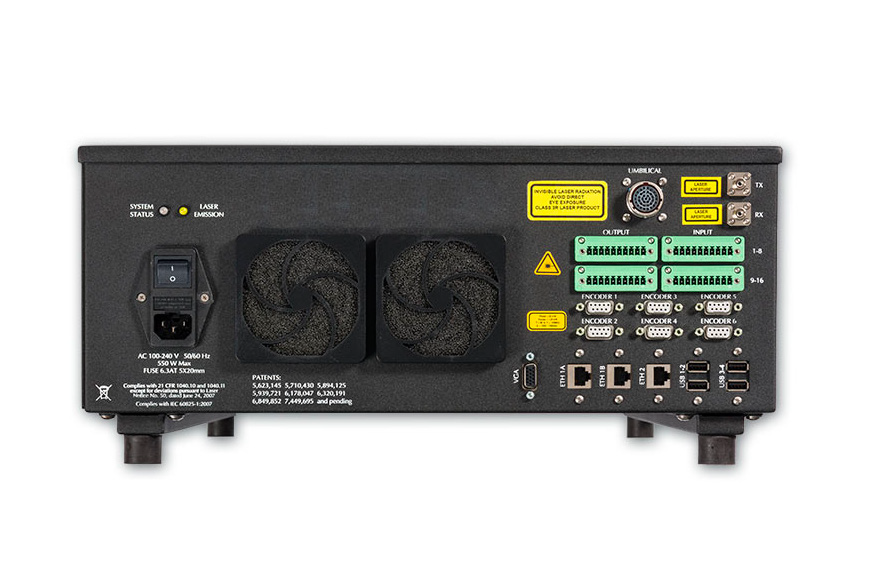

T-Ray®5000控制单元和附件与适用于工业环境的可靠连接点和接口相连。有足够的连接,允许与大多数QC系统或实验应用程序无缝集成。行业标准接口连接使得与T-Gauge®传感器的集成非常简单。

目前TCU有4种变体,每一种都有不同的高速延迟(HSD),这决定了波形长度和速度。决定哪种TCU配置最适合您的需求可以基于以下因素:

  • 188金宝慱官网样品厚度:两个曲面的反射必须在时间窗口中
  • 需要测量的速度:如果需要高速测量,可能需要使用1000hz的系统
  • 波形平均:对于一些困难的测量,它有助于将几个测量值平均在一起,以提高带宽(波形平均)或精度(测量平均)。这可能需要一个1000hz的系统,以便即使平均测量速率至少100hz也能维持。
  • 性能领带断路器:在TCU给定的波形采集速率下(即1000hz的80ps和100Hz的320ps),较短的HSD时间基总是能找到最佳性能。

TCU型号指定HSD的配置、工业接口以及固态驱动器是内部还是外部。型号为TCU5xyz,其中x、y和z的选项如下所示。

X表示SSD是否在TCU内,或者SSD是否可移动。

X选项
2 内部固态硬盘
3. 外部SSD

Y指定是否存在工业接口,该接口包括一个额外的(共享的)以太网端口、6个编码器输入、16个数字输入和16个数字输出。

Y选项
1 工业接口
2 没有工业接口

Z指定高速延迟的选择。

Z选项

延迟长度(ps)

延迟长度(反射,mm)

波形采集速率(Hz)

0

320

48

100

1

80

12

1000

2

160

24

1000

3.

700

105

100

上述延迟的长度(mm)用于空气中的传播。由于光在材料中传播时会减慢,因此可以测量的最大产品厚度将因太赫兹频率下的折射率而减小。对于泡沫,该指数可低至1.1,而对于陶瓷,该指数可为3或更高。188金宝慱官网

有关TeraMetrix测量系统以及哪个T-Ray®5000太赫兹控制单元可以帮助改进您的制造过程的更多信息,请联系我们的团队
