Terametrix探讨了瓶子和预成型件层的离线Terahertz（THz）测量

制造商使用在线过程控制测量和离线质量控制测量。离线测量通常是那些需要额外时间的测量，但通常会显示在线无法获得的细节。在此过程中早期的更多深入研究可以实际降低制造新产品的设置时间（可能是多数量），并有助于表征产品规格（例如，壁厚）和新材料的有效性（塑料的替代品）。188金宝慱官网

离线测量和优化方法可以完全不同，通常提供更详细的测量或分析，可用于改善产品或改善过程。一个例子是在多层结构中的全瓶厚度映射的快速（<40秒）产生，包括多层结构。188金宝慱官网目前的方法需要在瓶子上的几个地方消耗破坏性测量。但是，A.T-ray 5000Terahertz测量系统以1 kHz展开在线或离线，可以提供完整的瓶子详细信息，以显着缩短这些复杂多层瓶的启动周期，并提高产品的层厚度一致性。188金宝慱官网

在此处的示例性情况下，将多层瓶放置在可以沿瓶子的长度旋转并平移的Z-θ旋转级上。然后可以映射总壁厚，以及每个单188金宝慱官网独的层。

瓶子的某些区域不提供测量，例如测量。沿接缝和高弯曲注射点。在上面的图像中，瓶子的圆柱形部分以这种方式映射。整个扫描需要大约40秒，但这取决于所需的分辨率。

对于具有188金宝慱欢迎你关键结构的产品（例如，制药瓶中的屏障层和燃料箱），确认结构的存在和适当的制造是必不可少的。内部阻挡层的缺失或厚度不足可能是非常有问题的。188金宝慱官网现货检查是一种常见的做法，但全部产品扫描既可以用于质量QA目的和产品优化/成本节约目的。在不需要任何耦合剂的情况下，常规且容易地使如此全部扫描这种整体产品的能力，并且测量透明和不透明材料进一步增加了测量值。

即使非常快速（1 - 2秒）简单的扫描也可以提供完整的产品图片。物体的简单线性扫描创建B扫描，这是沿扫描线的产品的横截面图像。图像结果可以清楚地显示不正确的层结构。例如，扫描线可以是圆瓶周围的圆周。B扫描图像沿扫描线展示了总和层厚度值的变化。188金宝慱官网

图像中的线的灰度对应于沿扫描线的波形中的反射峰的极性和幅度。B扫描的Y轴是波形的时间，其对应于瓶壁中的深度。

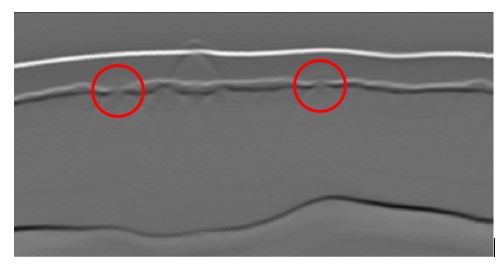

除了厚度变化之外，可以看到诸如188金宝慱官网中心阻挡层中的潜在间隙的附加特征。

THz的类似离线应用是用于吹塑的预制件的测量，尤其是内层的检测。预制件中的一个层，加入炭黑，可以用作遮光层。这层延伸在帽下方至关重要。由于导致THz脉冲的反射的材料的轻微导电，THz对炭黑敏感。

对预制件的重要测量是确认黑层在样品周围的所有360度到螺旋帽端足够远。对于如下图所示的样品，可以看出，黑层存在于下脊（绿色箭头）下方的两个位置，但不在脊（红色箭头）上方的两个位置处。

沿着绿色和红色箭头的高度的预制件的圆周的B扫描（横截面图）有助于证明黑层的存在或不存在。

在B扫描中，图像顶部附近的亮白线是预制件的外表面。底部附近的深色固体黑线是内表面。这些之间的较低强度光/暗线是内层的反射。

注意，对于绿色箭头位置的扫描，内部反射可以被视为白色顶线和黑色底线之间的清晰分层结构。

但是，对于红色箭头处的完全扫描，只能看到一致的层结构对于图像的开始和结尾。这两个区域之间的层结构的损失是指黑层不会延伸到样品的所有360º的红色箭头位置。

这种类型的THz测量，由此启用T-ray 5000和伴随运动硬件，是一种强大的工具，用于检查和评估瓶子和预制件。通过以这种方式测量瓶子，制造商可以更快地优化新的生产线，而且还可以在持续生产中保持高质量的产品。
